聚氨酯发泡保温钢管接口处理方法

作者：admin 发布时间：2020-4-26 17:21 人气：563

摘要: 聚氨酯发泡保温钢管接口处理方法：　　聚氨酯发泡保温管在焊接完毕以后需要对接口进行补口处理，以下是接口处理方案流程。　　一、确定管道焊接合格并表面处理、安装前清除套管内外及管部两端的泥土及污物 ...

聚氨酯发泡保温钢管接口处理方法：

　　聚氨酯发泡保温管在焊接完毕以后需要对接口进行补口处理，以下是接口处理方案流程。

　　一、确定管道焊接合格并表面处理、安装前清除套管内外及管部两端的泥土及污物，保证塑料粘接部位清洁干净。

　　二、聚乙烯厚皮护套截取、宽度(60cm)长度围绕保温管一周、并搭接3-5cm.确定接头套管和聚乙烯外套管的搭接尺寸，将接头套管放置在接头处，保证外套管居中，然后进行热收缩带安装。

聚氨酯发泡保温钢管接口处理方法

如何处理聚氨酯发泡保温钢管接口?

　　三、(10cm*1.5mm)热缩带密封各个连接处、(两端缠绕一周并搭接3-5公分、中间横向连接处覆盖热缩带) 清除热缩套和外套管粘接部位的泥土及污物，清除宽度大于热缩带的宽度，有油污的地方用酒精清洗干净，并将粘接部位打毛，打毛宽度大于热缩宽度。

　　粘接部位有水的地方应保证晾干或用烘灯烘干。

　　2、安装

聚氨酯发泡保温钢管接口处理方法

　　聚氨酯发泡保温管补口施工图

　　(1)确定热缩带与热缩套的搭接长度。

　　(2)截取热缩带的长度。

　　(3)热缩带的一端裁去倒角 50×15mm。

　　(4)将热缩带胶层向内包覆在接口处，并保证热缩带在搭接处居中位置。

　　(5)先用小火依次将搭接的两层热缩带烘烤至胶层微化并搭接固定住，再将胶层已烘烤过的压盖居中扣在搭接缝上，然后用中火来回均匀烘烤压盖直至压盖与热缩带完全粘接无翘边和气泡，加热过程中可用手套或压滚抚平压盖使其与热缩带紧密粘接。

　　(6)压盖压紧后，从热缩带的中部开始，首先烘烤与套管搭接的一边，烘烤时应从底部开始，并遵循由下向上、由里向外的烘烤规则，以避免气泡产生，

　　(7)调整喷枪火焰长度，先沿热缩带中部环向均匀加热，中间收缩完后再依次加热两端，加热过程中喷枪应来回移动以保证热缩带不局部过热。

　　(8)加热收缩时应仔细观察热缩带边沿是否有热熔胶溢出。

　　(9)待收缩完毕后，再次检查热缩带和压盖是否有翘边和气泡存在，若有应及时修补排除气泡保证热缩带和压盖平整。

聚氨酯发泡保温钢管接口处理方法

　　四、确定补口皮套密封后开孔以便加入黑白混合料、黑颜色的即为黑料、略带红颜色的称为白料、

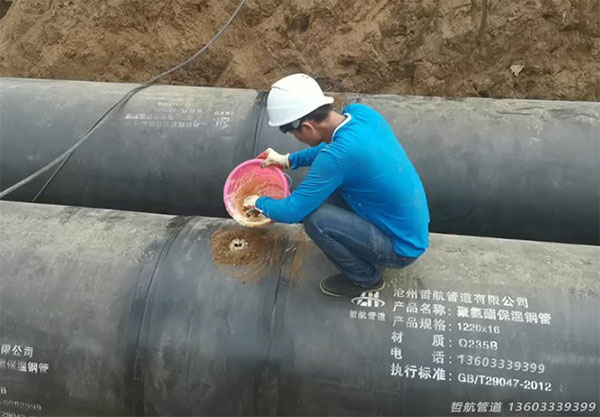

　　五、取一个器皿、分别倒入黑料、白料/按比例黑白料比1:1.1并迅速搅拌、均匀后迅速倒入补口开孔处形成聚氨酯发泡。发泡完成后封口完成。注：【267保温管每个补口大约需要(黑白混合料0.6千克)】
