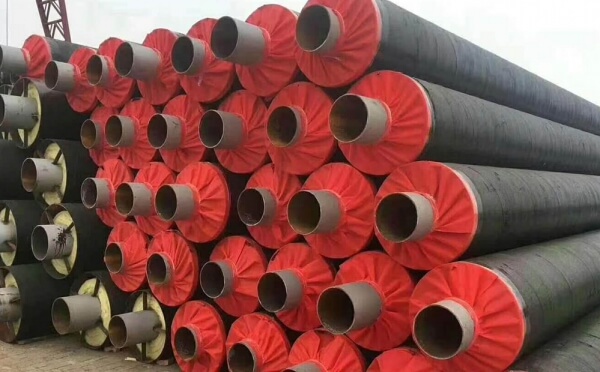

蒸汽钢套钢直埋保温管由工作钢管,隔热式内流动支架、主保温层,空气层或真空层,外套钢管和外套钢管防腐层构成。 直埋保温管在结构上具有下列特点 1、采用固定在内工作钢管上的流动支架和外套管内壁摩擦,保温材料跟随工作钢管一起活动,不会出现保温材料的机械磨损、粉化。 2、外套钢管强度高、密封性能好,可有效地防水、抗渗。 3、外套钢管的外壁采用优质防腐处理,使外套钢管的防腐层寿命在30年以上。 4、工作钢管的保温层选用优质保温材料,保温效果好。 5、工作钢管保温层与外套钢管之间留有10~20mm左右的间隙,既可直到进一步保温的作用。又是直埋管道极为通畅的排潮通道,使排潮管真正起到及时排潮的作用,同时起到信号管的作用;或将其抽成低真空,可更有效地保温并降低外套管内壁腐蚀。 6、工作负管滚动支架采用特种低热材料制成,与钢材的摩擦系数为0.1左右,管道运行时摩擦阻力较小。 7、工作钢管的固定支架,滚动支架与工作钢管的连接采用特别设计,可有效地防止管道热桥的产生。 8、直埋管道的疏水采用全密封式结构,疏水管接于工作钢管的低位点或设计要求的位置,无需另设检杳并。 9、工作钢管的弯头、三通、波纹管补偿器、阀门等均布置在钢套管内,整个工作管线处于全密封的环境下运行,安全可靠。 10、采用内固定支架技术,可完全邓消外固定混凝土支墩。节省费用,缩短工期。 11、可采用抽真空技术,基本杜绝外套钢管内壁由水分引起的电化学腐蚀,同时更进一步提高管道的保温效果。直埋管道抽真空技术由我公司与国内著名高校合作开发。其主要设备是一组自动控制真空泵及管道的真空度采集系统。蒸汽钢套钢直埋保温管的固定形式:蒸汽直埋管道的固定形式有两种即内固定形式和外固定形式,外固定即工作芯管和外保护管同时固定,在每一段管道和补偿器的两端,都要设两个很大的钢筋混凝土支墩,才能保证管道的固定。 |
